RazorEdge Express CompuScope | 16 位数字转换器/示波器 2 通道 @ 250 MS/秒，125 MHz 带宽，PCIe Gen3 实时数据流

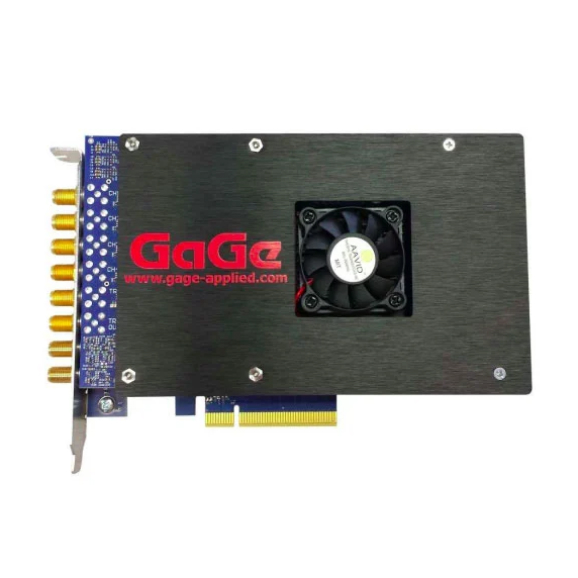

GaGe RazorEdge Express CompuScope 是一款双通道16 位数字转换器，支持高达 250 MS/s的A/D采样率和高达 125 MHz 的输入带宽。 ADC数据可在双通道或单通道模式下采集，具有 ±100 mV、±200 mV、±500 mV、±1 V、±2 V 和 ±5 V六种软件可选输入电压范围，并具有专用的50 Ω或1M Ω输入阻抗。利用 eXpert PCIe 数据流固件，采集的数据可通过PCIe Gen3 x8 接口以高达 1 GB/s 的持续速率（2 通道 * 每通道 250 MS/s * 16 位数据每采样 2 字节）同时流式传输到主机内存，以进行实时连续信号记录操作。可选择将从 RazorEdge Express 获取的数据流传输到高性能图形处理器 (GPU)，以进行实时信号处理和数据记录！Gage CompuScope C SDK 现成的编译示例程序说明了如何将 PCIe 数据流传输到 GPU，以及如何有效利用 GPU 的并行矢量处理，以达到比主机 CPU 快10 倍至 100 倍的分析速度。 RazorEdge Express 还可与宽带下变频器相结合，成为宽带、多通道、射频/微波信号分析和记录系统的核心，其信号频率可达27GHz，带宽为 100MHz。

产品特点规格
下载
视频
应用

产品特点

l16 位垂直 A/D 分辨率，2 个数字化输入通道
l每个通道 250 MS/s 最大采样率
l专用的50 Ω 输入通道对和 1M Ω 输入通道对，带直流耦合（AC 可选）
l21 种软件可选 A/D 采样率从1 kS/s 至 250 MS/s
l125 MHz 模拟输入带宽
l4 GS（8 GB）板载双端口采样存储器标准
l6 GB/s PCIe Gen3 x8 传输速率关闭板载内存
l1 GB/s PCIe Gen3 x8 主机实时持续流传输速率
l易于与外部或 10 MHz 基准时钟输入和时钟输出集成
l具有高级触发操作的外部触发器输入和触发器输出
l通过 CompuScope GPU CUDA 处理，将获取的信号数据流实时传输到 GPU 进行在线处理
l使用 DsScope 和 DsScopeView 软件进行免编程流信号记录和回放查看器操作
l使用 GaGeScope PC 示波器软件进行免编程操作
l支持的 eXpert FPGA DSP 固件功能：
eXpert FPGA PCIe 数据流
eXpert FPGA 信号平均化
l软件应用程序开发支持
适用于 C/C# 的 CompuScope SDK
适用于 MATLAB 的 CompuScope SDK
适用于 LabVIEW 的 CompuScope SDK
l支持 Windows 11/10 和 Linux 操作系统
l支持RF降频变频器
