产品描述
业内最精确的功率分析仪 - Vitrek 的 PA920 系列功率分析仪是业内功能最强大、精度最高的功率分析仪。 PA920 功率精确度为0.024%，是目前市场上最快的功率分析仪。所有Vitrek功率分析仪均采用全彩触摸屏，使用方便，用户可快速轻松地设置配置、自定义屏幕和界面命令。
灵活性最大化 - PA920 功率分析仪提供更多的功率分析选项。与其他功率分析仪相比，PA920 为所有通道提供 0.024% 的功率，并改进了电压和电流自热加法器。此外，PA920 还为用户提供了方便的通道选择，同时提供每秒100个全精度读数和足以处理 5MHz 波形的测量带宽。
最大结果 - PA920 功率分析仪在处理苛刻的功率因数、低相位角和高波峰因数负载方面是无与伦比的。PA9xx 系列
可为高达100:1的波峰因数提供全面的性能，为最严苛的功率测量应用提供卓越的功率测量能力。
在各种应用中实现最高性能 - 设计工程师一直面临着提高效率和减少多余产品功耗（精确到毫瓦）的压力。LED 和 HID 照明、太阳能电池板能量输出、逆变器效率测试以及电动汽车上的 PWM 电机驱动系统等挑战性项目都需要快速、精确、可靠的功率测量。Vitrek PA910/920 无与伦比的性能为您带来了竞争优势--能够准确捕捉波形和功率数据，帮助您从项目中获取最后一滴额外的能量。
模块化设计 = 最大的灵活性 - PA920 系列功率分析仪既有预配置型号，也可购买模块包，以符合预算的价格提供所需的性能。单台 PA920 可提供 8 种可用通道组合，以满足您的功率分析需求。
仅PA920 通道卡，与 PA920 主机一起使用（0.024% 精度）
UT 通道卡 - 超精密双分流器（1，32A）通道卡
UX 通道卡 - 超精密外部电流传感器输入通道卡
BT 通道卡 - 高带宽双分流器（1，32A）通道卡
BX 通道卡 - 高带宽外部电流传感器通道卡
KT 通道卡 - 千伏（1.6kVrms 连续）双分流器（1，32A）通道卡
KX 通道卡 - 千伏（1.6kVrms 连续）外部电流传感器输入通道卡
MT 通道卡 - 电机传感器通道卡（仅限插槽 4）
谐波屏幕
为满足高级电力谐波要求，PA920 即使在航空功率频率下也能显示多达500次谐波。图表可设置为显示线性、相对
线性、对数或相对对数幅值。此外，还可以通过触摸感兴趣的谐波条来选择8次谐波，以数字方式显示幅值和相位。
用户还可以导入谐波限值，启用后将在限值线上方以红色显示超出容差的谐波。

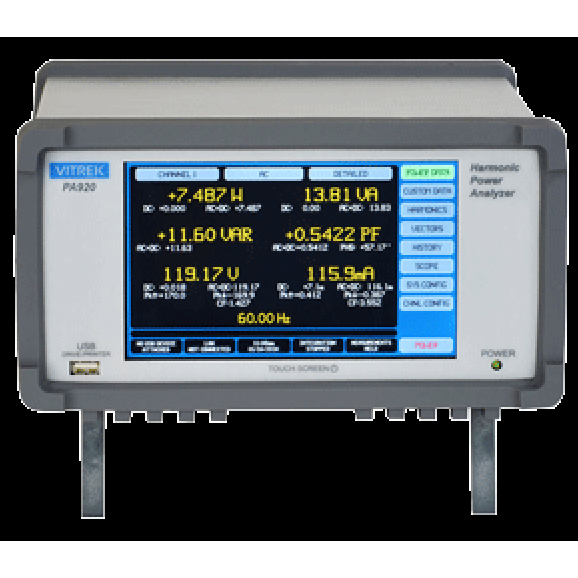

功率数据屏幕
功率数据屏幕只需轻轻一触即可显示任何选定通道或通道组（称为虚拟功率分析仪™ (VPA)）的 V、A、W、VA、VAR 和PF数据。单个PA920最多可包含三个不同的 VPA。除主要数据外，还提供峰值读数、相位、CF 和其他参数。还可通过功率数据屏幕控制和查看综合数据结果 (WHr)。对于有特殊数据要求的用户，可使用电子表格应用程序创建自定义数据屏幕，并通过接口或USB驱动器下载到PA920。
范围视图
范围视图提供与数字示波器类似的波形采集和分析功能。最多可显示6个信号，每个信号的缩放、偏移和颜色均可由
用户选择。时基、触发和触发位置均可由用户选择。然而，由于振幅精度高达0.03%，其他任何示波器都不可能达到如
此高的精度。
周期视图
周期视图表示电压和电流周期性波形的一个周期。上述波形以蓝色表示完整的 10V方波，以红色表示50:1 放大视图。
由于用户可以设置振幅和缩放比例，因此几乎可以无限制地进行振幅缩放以显示细节。采样被迫与高阶谐波异步，因
此有效采样率为384MSPS。

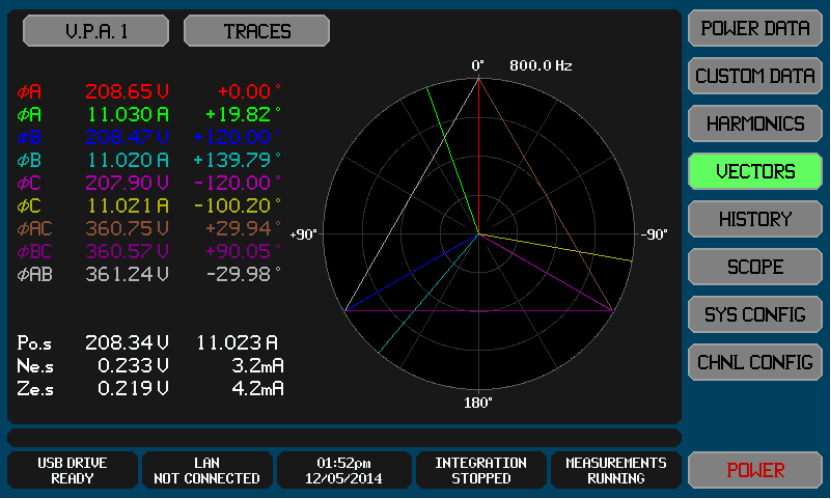

矢量屏幕
极坐标图以图形方式显示所选通道或VPA的基波电压和电流矢量。对于多相VPA，则会显示相间电压和未测量的中性相向量。用户可启用每个矢量的显示并选择其颜色，最多可显示10个矢量。

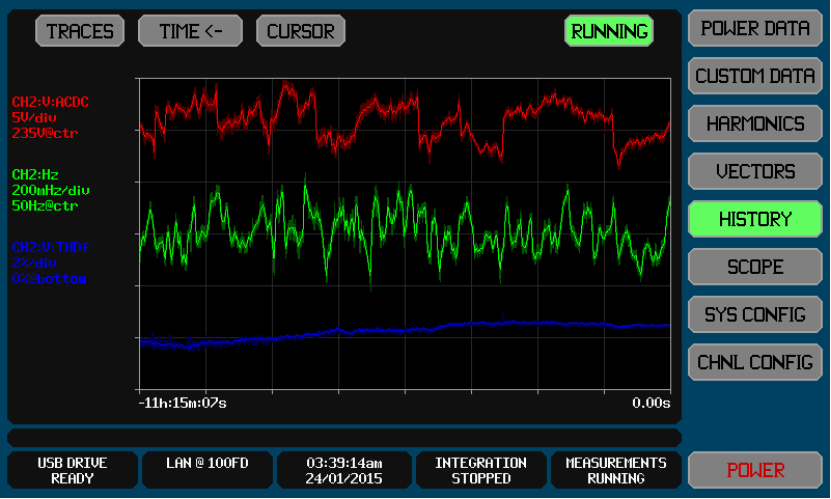

历史记录屏幕
PA920 可自动保存所有非谐波测量结果和选定谐波的连续历史记录。用户最多可选择四个参数，通过历史屏幕以图形方
式显示。用户可以显示长达397天的整个记录周期，也可以放大到总跨度的1/64。这提供了几乎无限的振幅缩放能力，
还包括一个光标，只需轻触屏幕即可在整个周期内移动。

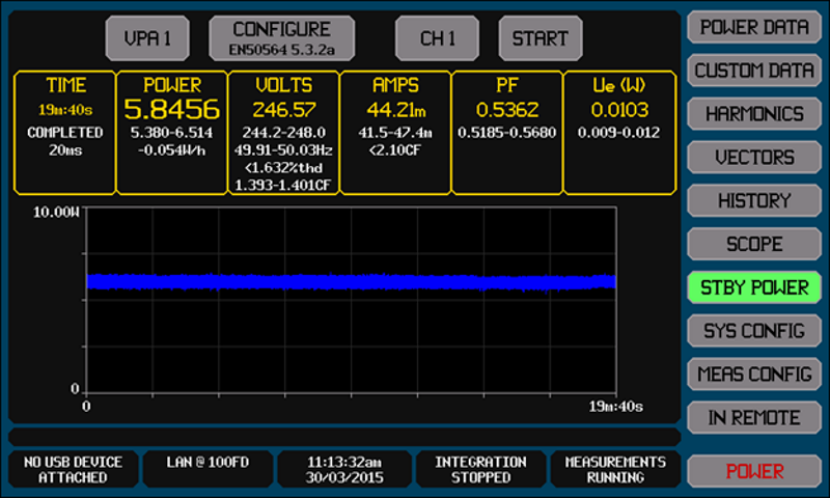

待机电源屏幕
PA920 具有符合 EN50564:2011（取代 IEC62301）标准的内置待机功率测试功能，只需在 STBY POWER（待机功率）屏
幕上按一下手指即可启动测试。所有信息都整齐地显示在一个屏幕上，便于查看，还可以将其作为图像文件保存到连接
的 USB 驱动器中，以便添加到任何报告中。可选择 EN50564:2011 规定的各种测量方法、最短测试时间和数据记录功
能。PA920 还能在每个配置的 VPA 中独立执行待机功率测量。
产品特点
l目前市场上精度最高的功率分析仪
l最高精度 - 0.024
l400Hz时谐波高达500次，符合空客航空谐波测量标准。条形图还具有指尖可选数字幅值和相位数据功能
l大尺寸、高分辨率彩色显示屏可显示您想要的所有数据，触摸屏用户界面简单易用，可让您立即开始测试
l模块化设计让您最多可选择 4 个功率测量通道卡，可任意组合3种不同的通道卡类型
l内置数据记录器 - 最多可将16个可选数据结果记录到 USB 手指驱动器或内部数据存储器。时间间隔从10毫秒到100小时不等，可选择时间/日期标记
l功率数据屏幕 - 显示任何选定通道或通道组的 V、A、W、VA、VAR 和 PF 数据
l自定义电源数据屏幕 - 您可以选择想要显示的颜色、字体大小、位置和数据
l可选择时基和触发 - 范围视图，作为数字范围捕捉事件，如浪涌电流
l周期视图 - 显示在一个测量周期内多个周期采样的电压和电流周期波形的单个周期
l矢量屏幕 - 显示多达10个基本电压和电流矢量
l历史记录屏幕 - PA920像硬盘录像机一样，自动保持测量数据的连续历史记录。可查看或下载记录中的任何数据。可通过历史记录屏幕或接口使用暂停、清除和重启功能
l待机功率屏幕 - 根据 EN50564:2011 标准进行测试，内置应用程序设置简单，使用方便。一个屏幕可容纳所有必要数据。
l有效采样率 - 用于分析测量周期内的周期性信号，采样率为 384MSPS
l测量分辨率 - S和 W型通道卡为 22 位，A 型为24位
l最多可为三相测量或输入/输出效率测试配置 3 个不同的 Virtual Power Analyzers™ (VPA)，因此无需为进行同步或非同步群组功率测量而互连单独的单元
lVPA 效率分组 - 可用数据包括输入、中间和输出效率组的总功率、任何一对组之间的功率损耗以及任何一对组之间的效率百分比
lVPA 多通道接线 - 每个 VPA 可配置为 2ø3w (2 通道)、3ø3w (2 通道)、3ø3w (3 通道)、3ø4w (3 通道)
l连接 - 以太网、高速串行和 USB（客户端）控制接口
l可选的多单元（选件 MU）连接，用于组合多个 PA920 单元，使您能够进行多达数千个通道的测量
l前面板 USB 驱动器接口 - 允许将数据记录到文件、“屏幕截图 ”捕捉、轻松导入和导出：显示和测量配置以及自定义数据屏幕定义
l提供 MT 型通道卡，用于电机扭矩和速度输入
lCE 标志认证，符合 EN61010 标准
l美国制造
