产品描述

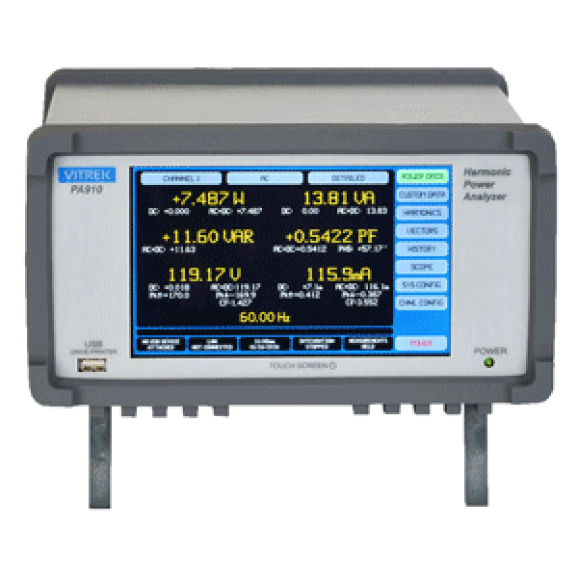

业内最易于使用的功率分析仪 - Vitrek的PA910系列功率分析仪是业内最易于使用的功率分析仪。PA910 配备全彩触摸屏，用户可以快速、轻松地设置配置、自定义屏幕和界面命令。
灵活性最大化 - PA910 功率分析仪提供更多的功率分析选项。与 PA900 系列相比，PA910 将所有通道的功率精确度提高到 0.045%，并改进了电压和电流自热加法器。此外，PA910 还为用户提供了方便的通道选择，同时提供每秒100个全精度读数和足以处理5 MHz波形的测量带宽。
最大结果 - PA910 功率分析仪在处理苛刻的功率因数、低相位角和高波峰因数负载方面具有无与伦比的优势。PA910 系列可为高达 100:1 的波峰因数提供全面的性能，为最严苛的功率测量应用提供卓越的功率测量能力。
在各种应用中实现最高性能 - 设计工程师一直面临着提高效率和降低多余产品功耗（精确到mW）的压力。LED 和 HID 照明、太阳能电池板能量输出、逆变器效率测试以及电动汽车上的PWM电机驱动系统等挑战性项目都需要快速、精确、可靠的功率测量。Vitrek PA910/920 无与伦比的性能为您带来竞争优势--能够准确捕捉波形和功率数据，帮助您从项目中获取最后一滴额外的能量。
模块化设计 = 最大灵活性 - PA9xx系列功率分析仪既有预配置型号，也可购买模块包，以符合预算的价格提供所需的性能。单台 PA910 可提供 8 种可用通道组合，以满足您的功率分析需求。
与 PA910 主机一起使用的PA910 通道卡（0.045%精度）
VT 通道卡 - 超精密双分流器（1，32A）通道卡
VX 通道卡 - 超精密外部电流传感器输入通道卡
MT 通道卡 - 电机传感器通道卡（仅限插槽 4）
谐波屏幕
为满足高级电力谐波要求，PA910即使在航空功率频率下也能显示多达500次谐波。图表可设置为显示线性、相对线性
、对数或相对对数幅值。此外，还可以通过触摸感兴趣的谐波条来选择8次谐波，以数字方式显示幅值和相位。用户
还可以导入谐波限值，启用后将在限值线上方以红色显示超出容差的谐波。
功率数据屏幕
功率数据屏幕只需轻轻一触即可显示任何选定通道或通道组（称为虚拟功率分析仪™ (VPA)）的 V、A、W、VA、VAR
和 PF 数据。单个PA910最多可包含三个不同的VPA。除主要数据外，还提供峰值读数、相位、CF 和其他参数。还可
通过功率数据屏幕控制和查看综合数据结果 (WHr)。对于有特殊数据要求的用户，可使用电子表格应用程序创建自
定义数据屏幕，并通过接口或 USB 驱动器下载到 PA910。
范围视图
范围视图提供与数字示波器类似的波形采集和分析功能。最多可显示6个信号，每个信号的缩放、偏移和颜色均可
由用户选择。时基、触发和触发位置均可由用户选择。然而，由于振幅精度高达0.03%，其他任何示波器都不可能
达到如此高的精度。
周期视图
周期视图可显示电压和/或电流周期性波形的单一周期。上方蓝色波形为完整的10V方波，红色部分则为50:1缩放视
图。由于用户可自主设置幅度和缩放比例，该系统几乎具备无限的幅度缩放能力，能清晰呈现细微细节。采样采用
异步方式处理高次谐波，从而实现高达384MSPS（每秒百万采样点）的有效采样率。
矢量屏幕
极坐标图以图形方式显示所选通道或 VPA 的基波电压和电流矢量。对于多相 VPA，则会显示相间电压和未测量的
中性相向量。用户可启用每个矢量的显示并选择其颜色，最多可显示 10 个矢量。
历史记录屏幕
PA910可自动保存所有非谐波测量结果和选定谐波的连续历史记录。用户最多可选择四个参数，通过历史屏幕以图
形方式显示。用户可以显示长达397天的整个记录周期，也可以放大到总跨度的1/64。这提供了几乎无限的振幅缩
放能力，还包括一个光标，只需轻触屏幕即可在整个周期内移动。
待机电源屏幕
PA910具有符合 EN50564:2011（取代 IEC62301）标准的内置待机功率测试功能，只需在STBY POWER（待机功率）
屏幕上按一下手指即可启动测试。所有信息都整齐地显示在一个屏幕上，便于查看，还可以将其作为图像文件保
存到连接的USB驱动器中，以便添加到任何报告中。可选择 EN50564:2011 规定的各种测量方法、最短测试时间
和数据记录功能。PA900 还能在每个配置的 VPA 中独立执行待机功率测量。
产品特点
l当今市场上最新、最先进的功率分析仪
l高精度- PA910=0.045%
l400Hz时谐波高达 500 次，符合空客航空谐波测量标准。条形图还具有指尖可选数字幅值和相位数据功能
l大尺寸、高分辨率彩色显示屏可显示您想要的所有数据，触摸屏用户界面简单易用，可让您立即开始测试
l模块化设计让您最多可选择 4 个功率测量通道卡，可任意组合 3 种不同的通道卡类型
l内置数据记录器 - 最多可将 16 个可选数据结果记录到USB手指驱动器或内部数据存储器。时间间隔从 10 毫秒到 100 小时不等，可选择时间/日期戳记
l功率数据屏幕 - 显示任何选定通道或通道组的 V、A、W、VA、VAR 和PF数据
l自定义电力数据屏幕 - 可让您选择想要显示的颜色、字体大小、位置和数据
l可选择时基和触发 - 范围视图，作为数字范围捕捉事件，如浪涌电流
l周期视图 - 显示在一个测量周期内多个周期采样的电压和电流周期波形的单个周期
l矢量屏幕 - 显示多达 10 个基本电压和电流矢量
l历史记录屏幕 - PA900 像硬盘录像机一样，自动保持测量数据的连续历史记录。可以查看或下载记录中的任何数据。可通过历史记录屏幕或接口实现暂停、清除和重启功能。
l待机功率屏幕--测试符合 EN50564:2011，内置应用程序设置简单，使用方便。一个屏幕即可保存所有必要数据。
l有效采样率 - 在一个测量周期内分析周期性信号的采样率为384MSPS
l测量分辨率 - S和W型通道卡为 22 位，A 型为24 位
l最多可为三相测量或输入/输出效率测试配置3个不同的 Virtual Power Analyzers™ (VPA)，因此无需为进行同步或非同步群组功率测量而互联不同的装置
lVPA 效率分组 - 可用数据包括 输入、中间和输出效率组的功率总计、任何一对组之间的功率损耗以及任何一对组之间的效率百分比
lVPA 多通道布线 - 每个 VPA 可配置为 2ø3w （2 通道）、3ø3w （2 通道）、3ø3w （3 通道）、3ø4w （3 通道）
l连接 - 以太网、高速串行和 USB（客户端）控制接口
l可选的多单元（选件 MU）连接，用于将多个 PA900 单元组合在一起，使您能够进行多达数千个通道的测量
l前面板 USB 驱动器接口 - 允许将数据记录到文件、捕捉 “屏幕截图”、轻松导入和导出：显示和测量配置以及自定义数据屏幕定义
l提供 MT 型通道卡，用于电机扭矩和速度输入
lCE 标志认证，符合 EN61010 标准
l美国制造
