产品描述
拓展高压电阻测量的可能性
新型 981i和983i兆欧电阻测试仪专为应对最严苛的高电阻测量应用而设计。大多数其他绝缘电阻测试仪都无法满足这些严苛的应用要求。因此，当需要测试更高电压的绝缘电阻值（如当今的电动汽车系统和更高电压的太阳能电池阵列）时，Vitrek 将为您的生产线提供所需的绝缘电阻测试仪。
Vitrek 98x系列绝缘电阻测试仪有何与众不同之处？
首先，这些设备基于Vitrek久经考验的DSP技术--因此它们有能力处理大多数其他设备无法处理的电容性负载。在输出电压范围方面，Vitrek的981i可达6.5KVDC，983i可达到11KV。
需要对多导体电缆线束进行绝缘电阻测试？
981i和983i具有直接控制多达四个64 通道HV扫描仪的能力。最多可控制256个测试点，如果使用配备Vitrek Q-Test软件的电脑，测试点数量可扩展至1020个。高压开关系统的首选是Vitrek 964i，它可容纳8个8通道开关卡，有 7、10 和15千伏等级可供选择。
在追求更高效率的永无止境的竞赛中，电动汽车和太阳能电池板阵列现在的工作电压为2.5KV。
这不是1KV测试仪所能承受的，是时候升级到98倍电压了！
产品特点
l最高的绝缘电阻测试电压范围 - 最大输出电压可选择6.5KVDC或11KVDC
l快速绝缘电阻读数 - 利用双Coldfire微处理器和双DSP实现高速输出控制，停留时间可低至100毫秒
l高电阻测量范围 - 传输测量高达150太欧姆
l丰富的测试序列存储器可存储多达 100 个测试，每个绝缘电阻测试最多 254 个步骤。可通过前面板、以太网、RS232 或选配的GPIB 选择测试
l多驻留功能 - 允许在不同电压水平下驻留，而无需在测试步骤之间回零 - 大大简化了介电特性的高级分析
l以太网、RS232、数字输入/输出和扫描仪控制 - 所有标准接口 - 提供最高级别的测试自动化。提供GPIB。
l皮安漏电测量确保即使是最低的漏电电流水平也能准确检测到，同时150太欧姆的传输测量和50太欧姆的绝缘电阻读数稳定且精确
l测试专用夹具和电缆补偿 - 自动校准因测试夹具绝缘电阻、电容和泄漏引起的偏移误差
l多模式绝缘电阻 - 可在4种绝缘电阻测试模式中精确获得高达1太欧或更高的值 - 计时结束、通过结束、失败结束、稳定或上升模式
l连续可调的绝缘电阻测试电压 - 许多绝缘电阻测试仪将测试电压限制为3或4个离散电压，而 981i 则不同，它允许您在30V至6.5KV的范围内选择所需的测试电压，分辨率为1伏。983i 提供60V至11KV的输出。
l电容性负载 - 981i 和983i 专用于电容性负载，而大多数绝缘电阻测试仪不适用。这意味着981i和983i 在对布线光伏板和CMC设备进行绝缘电阻测试时表现出色
l测量接地负载上的绝缘电阻 - 某些DUT无法与大地隔离，添加选件HSS2可对接地负载进行精确的绝缘电阻测量
l轻便设计 - 可靠性更高，更便于携带。将4.5千克重的981i/983i 与您一直使用的任何仪器进行比较。Vitrek以更小、更轻的体积提供卓越的性能
l通过EN 61010-1 安全测试。电磁兼容性符合 EN 61326-1 标准
l手动测试模式 - 允许在测试过程中输出可变电压，并提供连续测量和通过/未通过指示，直至用户停止测试
l美国制造
产品规格
l规格：15分钟预热后有效，自上次外部校准起 1 年内有效，环境温度在上次执行清零操作后 +/- 2 摄氏度范围内有效。

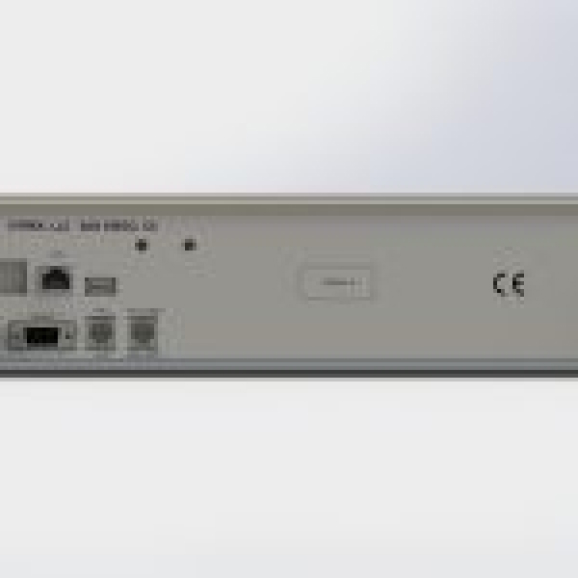

l以太网：高速、高抗噪性LAN 接口
lRS232 接口：可选波特率9600、19200、38400、57600 或 115200，完全握手
lVICL接口：用于控制HV 扫描仪
l数字输入/输出接口：提供4 个数字输入和5 个数字输出。功能包括：启动/停止、测试、通过/失败、HV 存在、安全联锁、停留计时器
l可选 GPIB：选件GPIB-9 增加了 GPIB 接口功能
l工作温度：0°C 至 50°C
l湿度：<85%相对湿度（非冷凝）
l电源：105-265Vrms，45-65Hz，最大 500VA
l尺寸：89 毫米高 x 432 毫米宽 x 457 毫米深（3.5 英寸高 x 17 英寸宽 x 18 英寸深）
l重量：净重 5 千克（11 磅）/7 千克（15 磅）

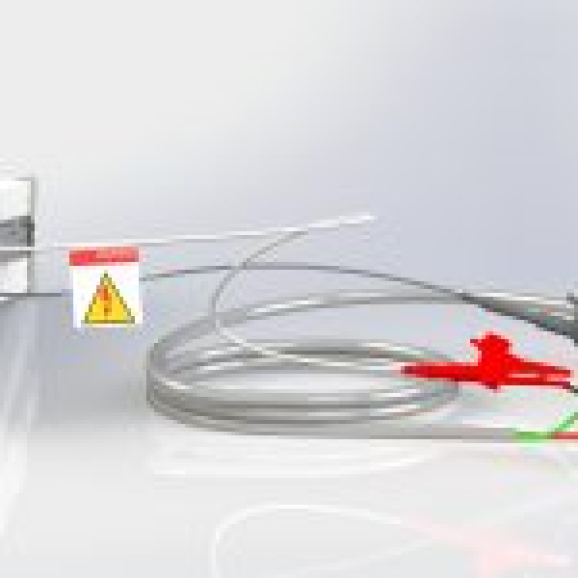

l配件： 鳄鱼皮测试引线、NIST 可追溯校准证书（无数据）、电源线和操作手册。
直流输出电压
l981i：30V 至 6500V
l精度：+/- (0.25% rdg + 0.1V) +/- (0.25% rdg + 0.1V)
l带HSS2 选项的 981i：30V 至 5000V
l精度：+/- (0.25% rdg + 0.1V) +/- (0.25% rdg + 0.1V+1V/mA)
l983i：60V 至11000V
l精度：+/- (0.25% rdg + 0.1V+1V/mA) +/- (0.25% rdg + 0.2V)
l输出分辨率：1V
l负载：充电最高4mA，连续2mA
电流测量
981i和983i 仅返回电流，1pA至4mA
l精度（电阻负载，最大1000pF）：+/- (0.5%rdg + 10pA + 2pA per kV))
l精度（电容性负载，1000pF 至 50nF）：+/- (0.5%rdg + 100pA + 20pA per kV))
l精度（电容性负载 >50nF）：+/- (0.5%rdg + 1nA + 200pA per kV)
选件HSS2 HV 输出电流，1nA至4mA（用于接地负载）
l精度（电阻负载高达 1000pF），C<1000pF）：+/- (0.5%rdg + 5nA + 1nA per kV))
l精度（电容性负载 1000pF 至 50nF）：+/- (0.5%rdg + 7.5nA + 2.5nA per kV)
l精度（电容性负载 >50nF）：+/- (0.5%rdg + 10nA + 5nA per kV)

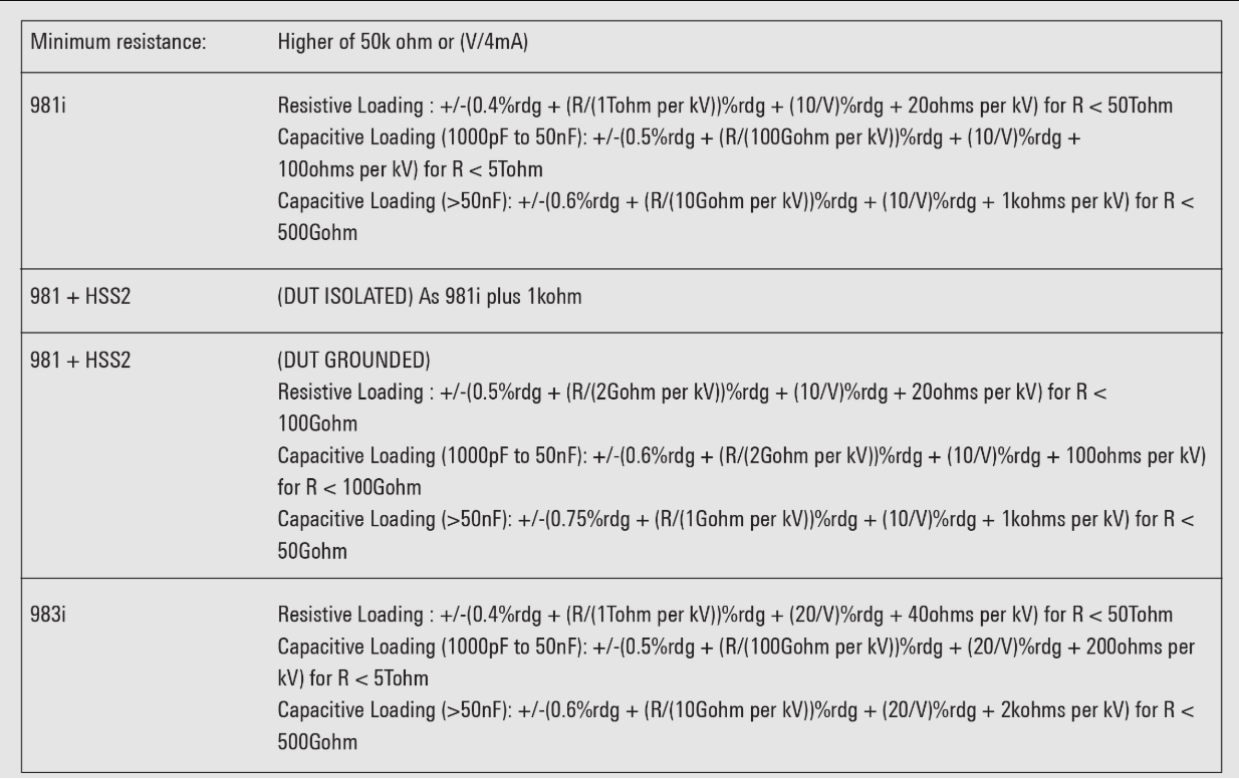

电阻测量
注意：在自动或手动测试模式下使用偏移（或零）功能不需要满足这些规格 - 偏移功能旨在允许用户抵消外部产生的泄漏。
转移测量
比较测量能力（在相同测试电压、相同环境条件下 +/-1C 范围内，在1 小时内测量多个数值，误差不超过 10%，且中间无零点操作，功率恒定）
不确定性（电阻负载）： +/- (0.05%rdg + (R/(5Tohm per kV))%rdg + (1/V)%rdg + 2ohms per kV) for R < 150Tohm
计时
充电时间：最短 1 秒，最长 9999 秒。
停留时间：0.1 秒至 9999 天，分辨率为 0.1 秒
