PXIe RazorMax Express 16 位数字转换器

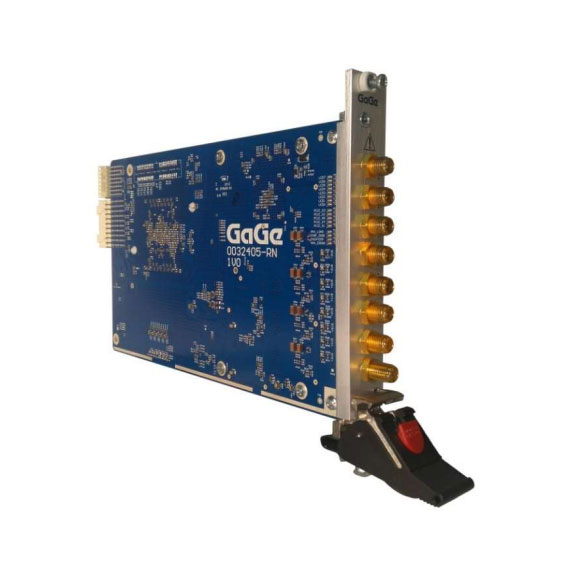

RazorMax Express 16 CompuScope 16 位、1 GS/秒、PXIe Gen3 数字转换器/示波器

GaGe RazorMax Express CompuScope PXIe Gen3 x8 数字转换器具有前所未有的速度和分辨率，在 3U 单插槽 PXIe 外形中提供四个或两个 16 位通道，速度为 1 GS/s，带宽为 600 MHz，PXIe Gen3 数据流速率高达 5.2 GB/s。 PXIe Gen3 x8 接口将以前 PXIe Gen2 x8 模块的最高理论速度提高了一倍，达到 8 GB/s，支持高达 5.2 GB/s 的实时数据流速率。它还能将传输等待时间缩短一半，以便将获取的数据直接卸载到大型板载数字转换器模块内存中，从而实现响应速度更快的测试测量应用。 RazorMax Express 还提供两个或四个 16 位通道，带宽分别为 500 MS/s 和 300 MHz。所有型号均标配 4 GS（8 GB）板载数字转换器采样存储器。 PXIe（PCI Express eXtensions for Instrumentation）外形尺寸是一种模块化架构平台，用于构建高性能、坚固耐用的工业电子测试设备、自动化系统和模块化实验室仪器。GaGe 是 Vitrek LLC 旗下的一个产品品牌，是受行业标准管理的 PXI 系统联盟 (PXISA) 的成员，该联盟确保 PXIe 仪器符合标准并具有系统互操作性。

产品特点规格
下载
视频
应用

产品特点

l16 位垂直 A/D 分辨率，4 或2 个数字化输入通道
l每通道最大采样率为1 GS/s 或500 MS/s
l31 种软件可选采样率从1 kS/s 至1 GS/s
l600 MHz 带宽@ 1 GS/s 或
300 MHz 带宽@ 500 MS/s
l4 GS (8 GB) 板载采样存储器标准
l基于FPGA 的实时DSP 功能应用
l双端口存储器，持续 PXIe 数据流速度高达5.2 GB/s
l全功能前端，带直流耦合（交流可选）和50Ω输入
l易于与外部或参考时钟输入和时钟输出集成
l具有高级触发操作的外部触发输入和触发输出
l3U PXIe 3.0 x8 单插槽卡
l支持 eXpert FPGA DSP 以下功能
eXpert FPGA PCIe 数据流
eXpert FPGA 信号平均化
eXpert FPGA 快速傅立叶变换 (FFT)
l使用 GaGeScope PC示波器软件进行免编程操作
l使用 DsScope 和 DsScopeView 软件进行免编程流信号记录和回放查看器操作
l软件应用程序开发支持
适用于 C/C# 的 CompuScope SDK
适用于 MATLAB 的 CompuScope SDK
适用于 LabVIEW 的 CompuScope SDK

GaGe RazorMax Express CompuScope 数字转换器系列还提供 PCIe Gen3 或 Thunderbolt 3 接口：
l16 位 RazorMax Express 16 PCIe Gen3 数字转换器
l16 位 RazorMax Express 16 Thunderbolt 3 数字转换器
