产品描述
Vitrek V7X 系列 - 其他耐压测试仪无法与之匹敌
近25年来，我们始终秉持着对技术创新的执着追求，持续提升耐压测试仪的四大核心性能：测试速度、测量精度、用户安全性与设备可靠性。打造更卓越的耐压测试设备已融入我们的企业基因——正是这种理念驱动我们早在1990年成功研制出全球首台四合一体安全测试仪，也正是这种理念促使我们如今重新定义高性价比耐压测试仪的性能标准。

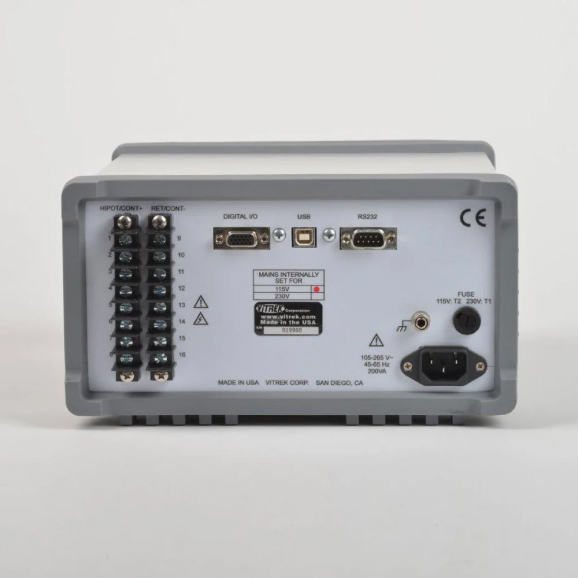

内置耐压开关的V75
对于高压电缆和元件测试，请选择带有16个内置高压开关通道的V75。使用多功能 V75，您可以对多达8个测试点的任意组合进行耐压或绝缘测试，还可以测量多达8根导体上的低电阻（从 0.001 欧姆到 60K 欧姆）。只需轻轻一按，所有操作均可自动完成，而且所有操作均由一台紧凑型测试仪完成。对于超过 8 点测试点的要求，V7X可以控制多达4个Vitrek 964i 、64通道高压开关系统，提供多达256 通道的耐压测试能力。简单、快速、自动的多点耐压测试 - 使用 Vitrek V7X。您一定会庆幸自己的选择。
产品特点

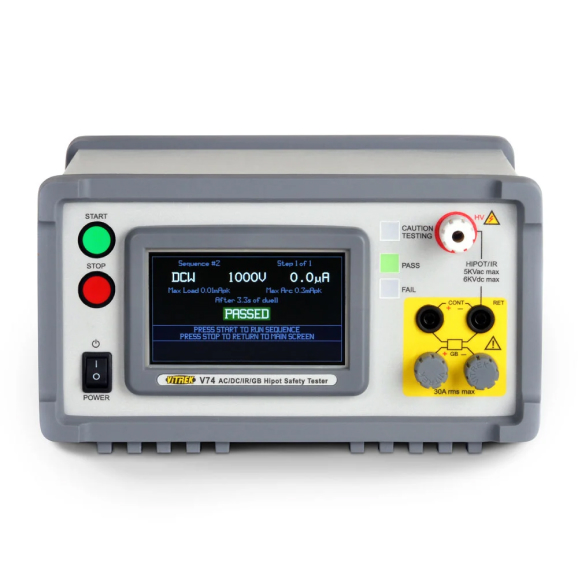

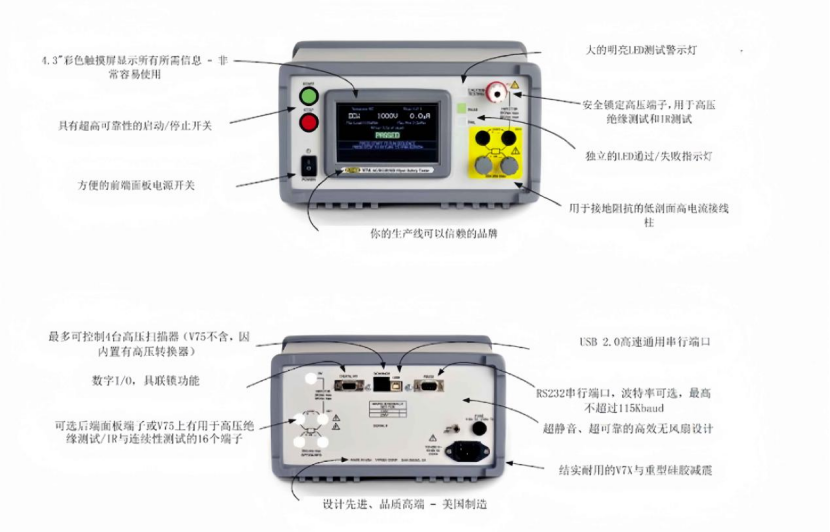

l4.3英寸彩色触摸显示屏，易于使用直观的用户界面

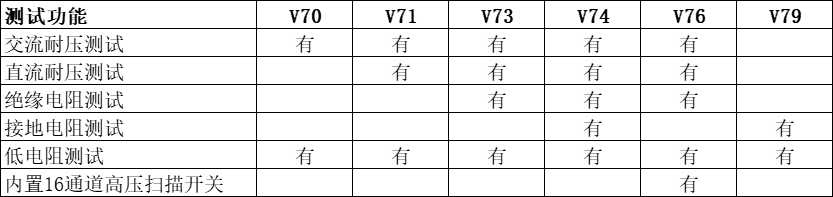

l6种功能可选择AC/DC Hipot、IR、接地连接、连续性和内置开关
l美国制造，在加利福尼亚州圣地亚哥设计和制造
l结构紧凑、重量轻、坚固耐用、无风扇、快速（测试时间至少100mS）且准确
l5KV 交直流耐压测试，源电流最大20mA
l接地连接1-30A RMS（峰值42A），100µΩ分辨率
l100nA泄漏电流分辨率
l低拥有成本，两年校准间隔
l标准USB 2.0、串行/RS232、数字I/O接口
l绝缘电阻最大450GΩ, 加载电压20-5000V
l具有稳定/上升通道模式的多模式IR
l测试内存存储多达999个步骤和60个测试序列
l内部自检充分发挥输出并验证当前准确性
l预先编程的日常验证测试，使用可选PVD测试负载
l150µS安全关机
l斜坡放电能力
l可选ARC电弧检测1-20mA
l符合UL、CSA、IEC安全测试仪要求
l通过EN61010认证的CE安全标志
主要技术指标
交流耐压测试：
l输出电压：10至5000V RMS，50/60 Hz（V76上最大2500V）
l精度：1%设定值+5V，空载至满载
l分辨率：1V
l最大负载电流：20mA
l漏电流准确度：1%读数+5uA
l分辨率：1uA
直流耐压测试：
l输出电压：20至5000V（V76上最大2750V）
l精度：1%设定值+5V，空载至满载
l分辨率：1V
l最大负载电流：10mA
l漏电流精度：1%读数+1uA
l分辨率：0.1uA
IR-绝缘电阻测试：
l测试电压：20至5000VDC（V76上最大2750V）
l精度：2.5%设定值+5V，空载至满载
l分辨率：1V
l最大充电电流：5mA自动
l最大电容负载：2uF
l阻抗：最大绝缘电阻值:450GΩ（90MΩ/V）最小绝缘电阻值:150KΩ
l准确度：2%（rdg<最大值的5%），5%（最大值的15%），10%（最大值的30%），20%（最大值的30%以上）
l最大分辨率：值的0.1%
l最小/最大限制：为每个步骤定义，最大可设置为无
l测试完成
l按时结束：最终读数的确定
l端对端：测试结束时，任何读数在限制范围内
l未通过时结束：对于超出极限的任何读数，测试以未通过结束
l稳定结束：测试结束时通过限值内的稳定/上升读数
低电阻测试：
l阻抗范围：0Ω至60KΩ
l精度：1.5%+0.015Ω（<13Ω），3%+1ohm（<1KΩ），5%（<13KΩ）
l分辨率：降至0.001Ω
l最小测试时间：60 mS
l试验方法
l两线测量，最大10.5mA/4.15V
l电阻补偿
l测试引线/夹具测量误差补偿
接地电阻测试：
l测试电流：1至30Arms（峰值42A），50/60Hz
l精度：2.5%+10mA
l分辨率：可在所有级别设置为0.01A
l合规性：所有电流>4.5Vrms（6V pk）
l测试方法：4线测量
l接地阻抗：最大电阻：在规定的测试电流（最大4.5欧姆）下，高达合规V限值，最小/最大限制：为每个步骤定义，最小可设置为无
l精度：2.5%+3mΩ（<2A），2mΩ（<6.5A），1mΩ（其他）
l分辨率：0.1mΩ（>6.5A），1mΩ（否则）
l电阻补偿：测试引线/夹具测量误差补偿
测试时序：
l上升斜坡时间：对于交直流耐压测试，0至99.9s（0.1s分辨率，0.05s精度）
l测试/停留时间：0.1到9999s或用户端（0.1s分辨率，0.15s精度）
l下降斜坡时间：可以设置为0s或与斜坡时间相同，如果没有故障，则自动跳过，下一步是相同的交直流耐压或绝缘电阻测试类型。
l关闭时间：
l故障：150us以内
l高压安全：1ms内
l用户停止或联锁打开：2ms内
l电阻/电流限值：100ms以内
l故障：对于耐压测试，在整个测试过程中自动检查负载电流是否突然不受控制地增加，无最小/最大泄漏限制。
l电弧检测：对于耐压测试，可设置为无或可调水平，介于1和30mApk之间，带宽为5MHz。
l暂停步骤：规定长度在0.1秒到999.9秒之间的定时暂停。
l保持步幅：用户继续保持步骤，在该步骤执行时向用户显示两行消息。
l内置高压扫描开关：提供内置16继电器切换控制（仅限V76型号）。对于所有其他V7X型号，提供最多4个VITRAK 964i高压开关系统的控制，每个开关步骤允许对所有开关的状态进行完全控制。
l测试存储器：最多可以在60个不同的序列中定义999个测试步骤。
通用指标：
lDSP测量：每秒40000个样本用于输出控制和参数测量
l显示器：4.3英寸480 x 272彩色触摸LCD用户界面

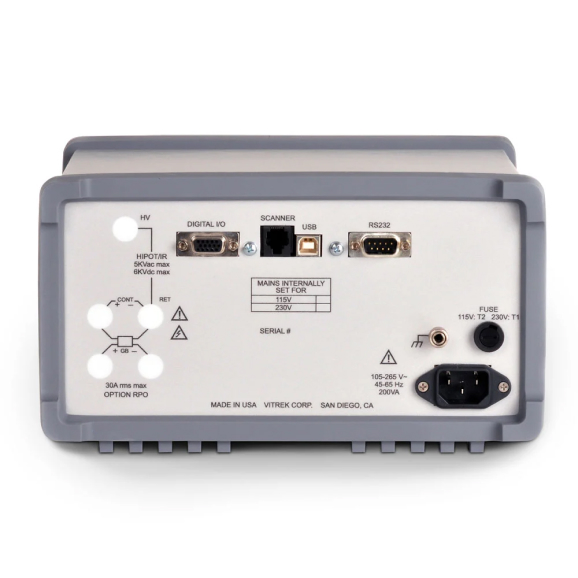

l接口：USB 2.0、扫描仪控制端口（V75不适用）、RS232和带安全联锁的触点闭合数字I/O
l标准配件：高压鳄鱼测试引线（TL-209），大电流4线鳄鱼测试引线（K-2R），操作手册CD，QTproV实用软件，QT-Pro测试自动化软件和电源线评估版
l校准：两年精度规范和推荐校准间隔，ANSI/NCSL Z540 NIST可追溯校准证书，含数据免费提供。
l安全：经EN61010认证的CE标志
l供电：115或230VAC±10%出厂设置，50-60Hz，最大200VA
l尺寸：5.25英寸（133毫米）高x 9.5英寸（240毫米）宽x 11英寸（280毫米）深
l重量：12磅，净重5.5Kg（V70-73和V76）;16磅，净重7.3千克（V74和V79）
l原产国：美国制造
