964i高压开关系统可精确满足您的高压开关要求

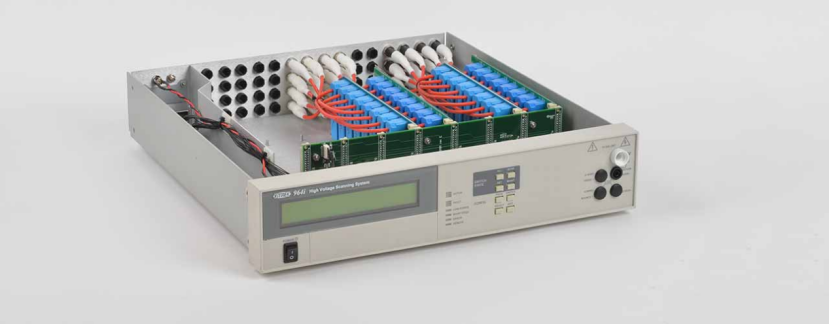

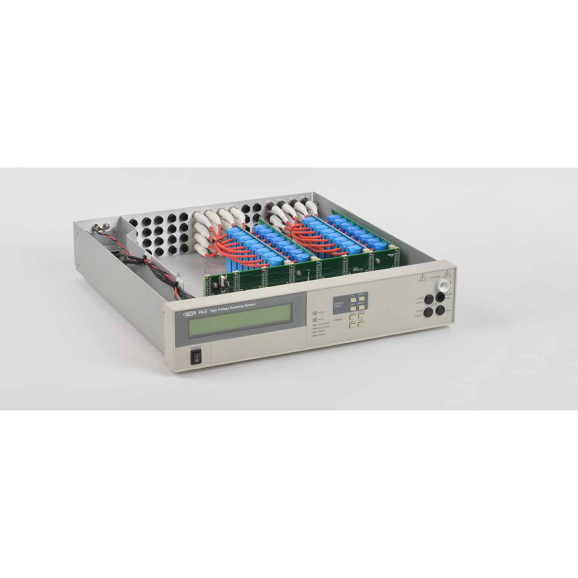

964i最多可容纳8个八通道高压交换卡。单台主机可容纳多达 64 个测试点--可将多台设备组合在一起以增加容量。
无论是8针连接器、64导体电缆还是整盘SMD电容器，964i都能自动将测试点路由至测试仪，让您无需再做任何
工作。964i可以轻松配置，以满足您的测试要求。首先，从 3KV、7KV、10KV 和 15KV 四种不同额定电压中进行
选择。然后，决定需要多少张卡。最后，选择每个卡的输入，+（高压总线）或-（回流总线）。
964i设置简单。标准的前端输入直接连接到耐压/导通测试仪，多达60个后面板端子连接到测试夹具或DUT。单台
Vitrek 95X 或V7X系列耐压测试仪可直接控制多达4台964i，或通过964i的内置RS232（串行）端口或可用的GPIB
接口，通过PC控制多达10台964i。964i的LCD显示屏可确认系统状态，开关启动情况一目了然。
Vitrek 964i高压自动测试切换系统可将高压测试信号和返回信号路由到任何所需的测试点。这种独特的功能可让您
控制每一个继电器，而不像一般的电缆测试仪那样受固定模式的限制。通过可用的多路复用卡，您还可以使用LCR表
或DMM等其他设备访问矩阵。因此，这是一个可重复性极高的快速开关测试系统，无需操作员干预，数据采集完全
自动化。964i具有高达15,000 伏的电压开关能力或高达40安培的电流开关能力，可以满足任何测试要求。

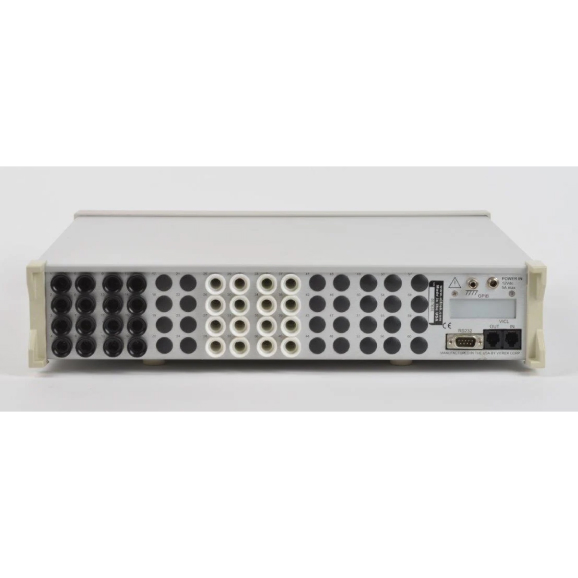

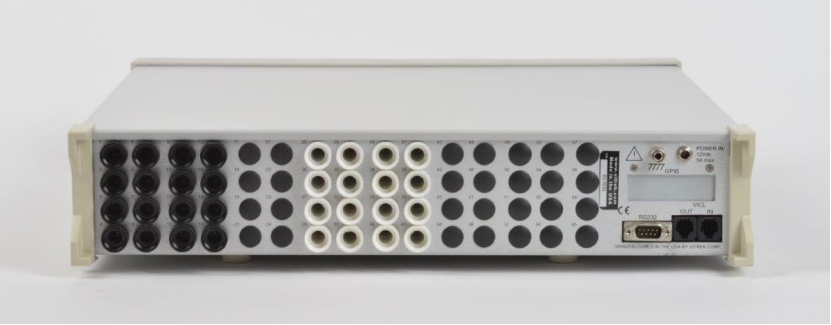

964i后面板最多可容纳60个输出端子。上图所示设备有16个 + 端子（高压）和16个 - 端子（回压）。964i 随附用于
所有7KV 及以上 +/- HV端子的配接连接器。可选择定制长度的高压引线组"。
产品特点
l额定电压高达3KV、7KV、10KV或15KV
l额定电流高达40安培
l降低操作员接触高压的危险性
l提高测试质量、一致性和可重复性
l提高最终产品质量和可靠性
l单个紧凑型设备最多可容纳64个通道
l标配 Vitrek多导线耐压测试仪控制端口和RS232接口
l可选配GPIB
l可直接由Vitrek耐压测试仪控制
l可提供具有完整数据采集功能的QuickTest™ 图形软件
l通过CE标志认证，符合EN 61010 标准
l美国制造
产品规格
最大电压
(任意两个连接或接地之间）
lHV7：7KVDC 5KVAC, HV10: 10KVDC 7KVAC, HV15: 15KVDC 10KVAC
l频率：<500Hz。
l承载电流：开关功率：HV7和HV10：开关时间：预计寿命：<1mA，触点电阻：<1mA： <1mA，接触电阻： 在端子上，<50%预期寿命操作（<100% 寿命时增加 0.1Ω）
l<0.25Ω（无补偿），<0.1Ω（有补偿），最低与最高之差<±0.1Ω。
l泄漏电阻：任何单独的接地连接： >500GΩ，100GΩ，1TΩ，<30℃。
l泄漏电容：任何单独接地连接：15pF（典型值）。与地的公共连接：50pF（典型值）。任何两个连接之间：5pF（典型值）。
l热EMF：<1mV。
l线圈功率：保持闭合：0.3W（典型值），闭合：5毫秒时1.25瓦（典型值）
LV 系列继电器板
最大电压
(任意两个连接之间）：3KVDC 2KVAC
(任何连接和接地之间）：5KVDC 3KVAC
l频率：<500Hz。
l承载电流：开关功率：开关时间：预计寿命：<1mA，接触电阻：在端子上，<50% 预期寿命操作（<100% 寿命时增加 0.05Ω）
l<0.175Ω（无补偿），<0.05Ω（有补偿），最低与最高之差<±0.075Ω。
l泄漏电阻：任何单独的接地连接：在 200MΩ 时 >1GΩ，在 <30C 时 >1GΩ。
l泄漏电容：任何单独接地连接：15pF（典型值）。与地的公共连接：50pF（典型值）。任何两个连接之间： 10pF（典型值）。
l热 EMF：<200uV。
l线圈功率：保持闭合：0.12W（典型值），闭合：5毫秒时0.5瓦（典型值）
HC系列继电器板
大电流继电器规格
最大电压：
任意两个连接之间：1.5KVdc/1KVrms。
任何接地连接：1.5KVdc/1KVrms。
l频率：<500Hz
l承载电流：开关电源：最小开关电流 >0.5Arms
l开关时间：预计寿命：1至10Arms 电阻 500,000 次操作。最大功率下：10,000 次操作。
l触点电阻：<0.025Ω（端子处，<100% 预期寿命操作）。
l泄漏电阻：任何单独的接地连接：>20MΩ 时为 5MΩ， <30C 时为 20MΩ。
l线圈功率：保持闭合：0.6W（典型值），闭合：25毫秒时2.5瓦（典型值）
低电流继电器规格
最大电压：
任意两个连接之间：1.5KVdc/1KVrms。
任何接地连接：1.5KVdc/1KVrms。
l频率：<500Hz
l承载电流：开关功率：开关时间：预期寿命： <1mA，接触电阻： 在端子上，<50% 预期寿命操作（<100% 寿命时增加 0.05Ω），<0.15Ω（无补偿），<0.05Ω（有补偿）。
l泄漏电阻：任何单独的接地连接：>100GΩ，10GΩ，100GΩ，<30℃。
l泄漏电容：任何单独接地连接：15pF（典型值）。与地的公共连接：50pF（典型值）。任何两个连接之间：10pF（典型值）
l热 EMF：<100uV。
l线圈功率：保持闭合： 0.06W（典型值），闭合：5毫秒时0.25瓦（典型值）
通用规格
l中继卡容量：8张卡
l前面板输入端子：5个输入端子
l后面板端子：60个端子
l接口：标准RS232和VICL（Vitrek 耐压控制接口），可选GPIB
l标称尺寸：89毫米高 x 432毫米宽 x 457毫米深（3.5 英寸 x 17 英寸 x 18 英寸）
l标称重量：主机净重3.5 千克（8 磅），运输重量 7 千克（16 磅）。每个中继卡增加0.75千克（1.5 磅）。
l存储环境：-20 至 75C（无冷凝）
l操作环境：0 至 50C，相对湿度<85%（无冷凝），污染等级 2
l工作海拔：0 至 10000英尺 ASL
l线路电源：105-265Vrms，45至450Hz，使用配备的外部电源模块，防护等级为 II 类
