新型 Vitrek PA900 拥有一系列令人印象深刻的精密功率测量功能，其彩色触摸屏用户界面令人耳目一新，易于使

用。PA900 的精确度真正达到了世界一流水平，超过了价格是其三倍的竞争对手。在速度和带宽方面，PA900以每

秒 100个全精度读数和足以处理5MHZ波形的测量带宽而名列前茅。对于处理苛刻的功率因数、低相位角和高波峰因

数负载，PA900是无与伦比的。PA900 在波峰因数高达30:1的情况下仍能提供全面的性能，将卓越的功率测量能力

优势完全展现在您的手上。

最严苛功率测量应用的最佳解决方案

能源是我们最宝贵的资源之一。设计工程师一直面临着提高效率和减少多余产品功耗（精确到毫瓦）的压力。LED

和 HID 照明、太阳能电池板能量输出、逆变器效率测试以及电动汽车上的 PWM 电机驱动系统等挑战性项目都需

要快速、精确、可靠的功率测量。Vitrek PA900 无与伦比的性能为您带来了竞争优势--能够准确捕捉波形和功率

数据，帮助您从项目中获取最后一滴额外的能量。

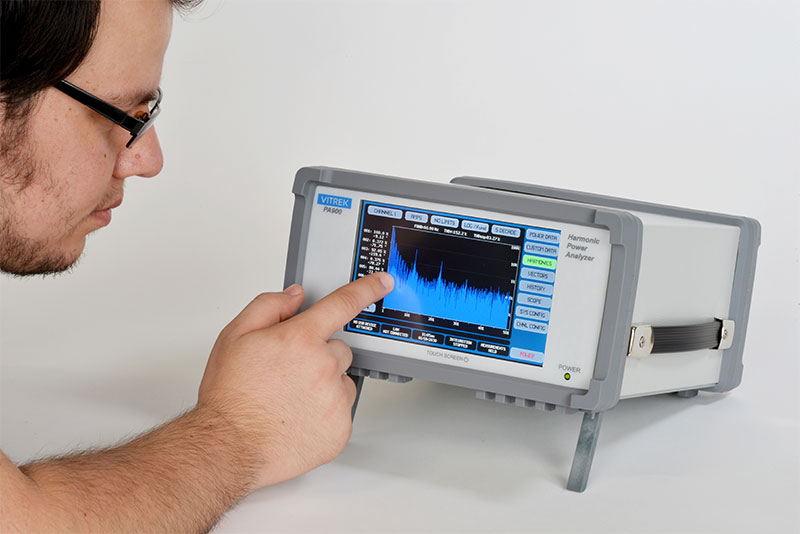

谐波屏幕

为满足先进的电力谐波要求，PA900 即使在航空功率频率下也能显示多达500 次谐波。图表可设置为显示线性、相

对线性、对数或相对对数振幅。此外，还可以通过触摸感兴趣的谐波条来选择8次谐波，以数字方式显示幅值和相

位。用户还可以导入谐波限值，启用后将在限值线上方以红色显示超出容差的谐波。

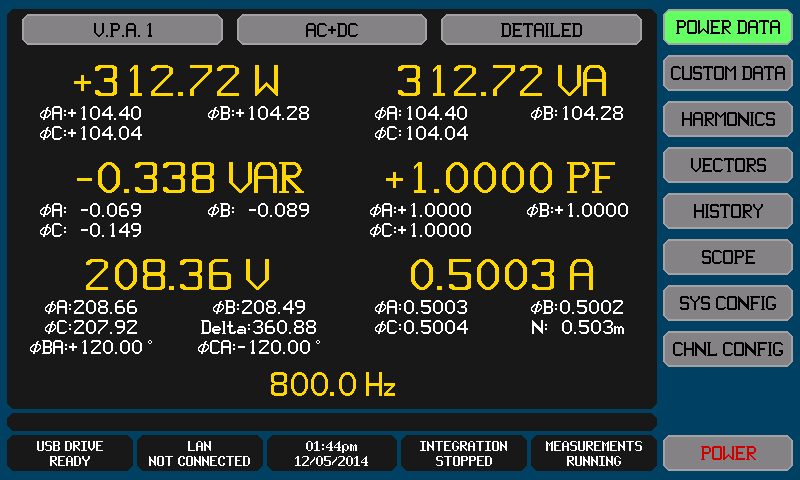

功率数据屏幕

功率数据屏幕只需轻轻一触即可显示任何选定通道或通道组（称为虚拟功率分析仪™ (VPA)）的 V、A、W、VA、

VAR 和 PF 数据。单个PA900最多可包含三个不同的 VPA。除主要数据外，还可提供峰值读数、相位、CF 和其他

参数。还可通过功率数据屏幕控制和查看综合数据结果 (WHr)。对于有特殊数据要求的用户，可使用电子表格应

用程序创建自定义数据屏幕，并通过接口或USB驱动器下载到 PA900。

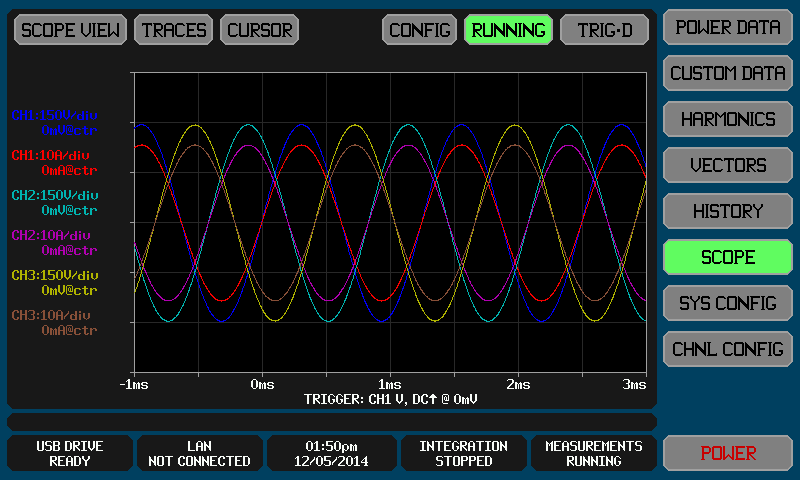

范围视图

范围视图提供与数字示波器类似的波形采集和分析功能。最多可显示6个信号，每个信号的缩放、偏移和颜色均

可由用户选择。时基、触发和触发位置均可由用户选择。然而，由于振幅精度高达 0.03%，其他任何示波器都不

可能达到如此高的精度。

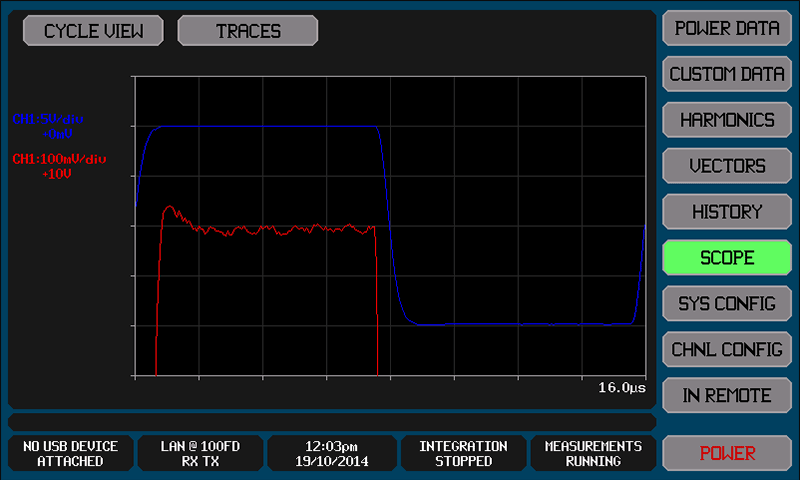

周期视图

周期视图表示电压和电流周期性波形的一个周期。上述波形以蓝色表示完整的10V方波，以红色表示 50:1 放大视

图。由于用户可以设置振幅和缩放比例，该系统几乎具备无限的幅度缩放能力，能清晰呈现细微细节。采样采用

异步方式处理高次谐波，从而实现高达384MSPS（每秒百万采样点）的有效采样率。

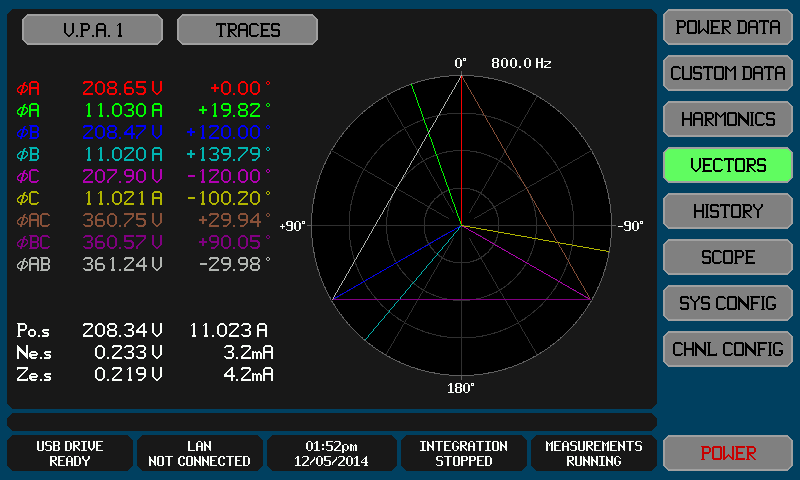

矢量屏幕

极坐标图以图形方式显示所选通道或 VPA 的基波电压和电流矢量。对于多相 VPA，则会显示相间电压和未测量的

中性相向量。用户可启用每个矢量的显示并选择其颜色，最多可显示10 个矢量。

历史记录屏幕

PA900 可自动保存所有非谐波测量结果和选定谐波的连续历史记录。用户最多可选择四个参数，通过历史屏幕以图

形方式显示。用户可以显示长达397天的整个记录周期，也可以放大到总跨度的 1/64。这提供了几乎无限的振幅缩

放能力，还包括一个光标，只需轻触屏幕即可在整个周期内移动。

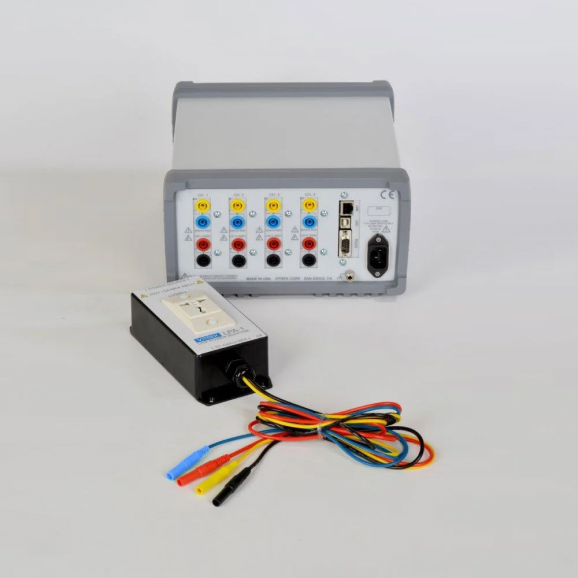

待机电源屏幕

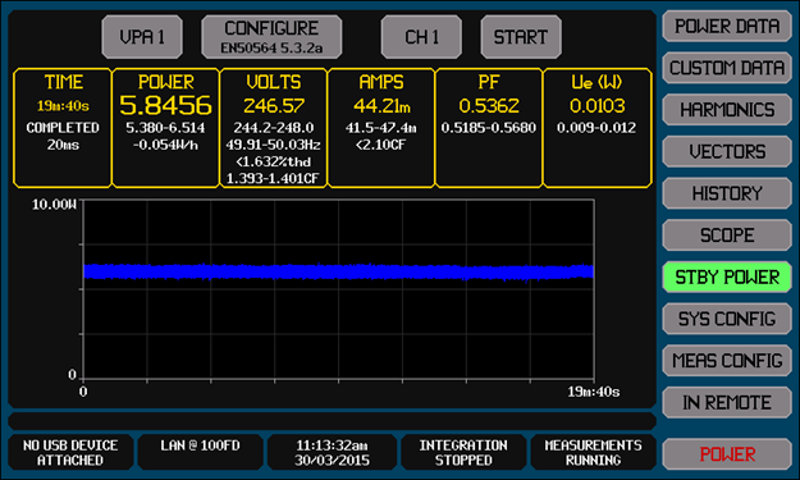

PA900 具有符合EN50564:2011（取代 IEC62301）标准的内置待机功率测试功能，只需在 STBY POWER（待机功率）

屏幕上按一下手指即可启动测试。所有信息都整齐地显示在一个屏幕上，便于查看，也可将其作为图像文件保存到

连接的 USB 驱动器中，以便添加到任何报告中。可选择 EN50564:2011 规定的各种测量方法、最短测试时间和数据

记录功能。PA900 还能在每个配置的 VPA 中独立执行待机功率测量。

模块化设计意味着灵活性

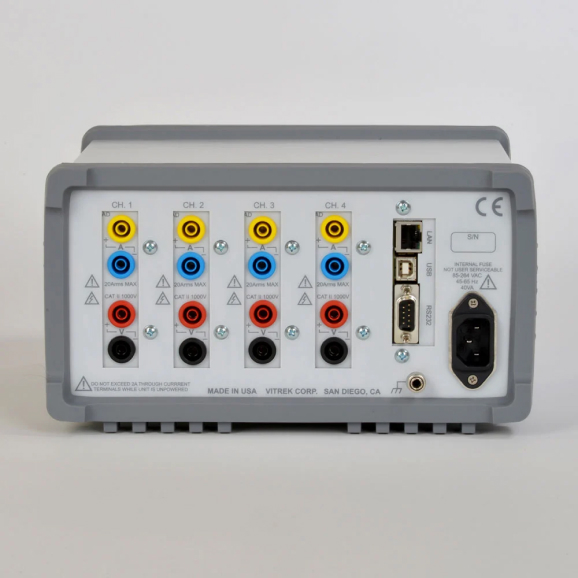

PA900 采用模块化设计方法，以符合预算的价格提供所需的性能。单个PA900 机箱最多可容纳 4 个功率测量通道，三种不同的通道类型可任意组合。

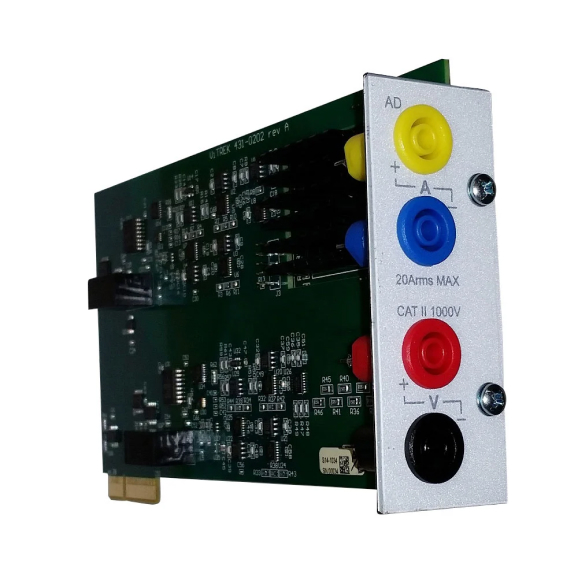

lS型通道卡提供经济、高性能的功率测量，基本精度为0.1%，带宽足以处理高达 1.25 MHz 的波形。

lA型超精密通道卡的精度为读数的 0.03%，带宽高达 1.25 MHz，可使用 2 年。

lW型宽带通道卡可对最复杂的实际波形进行精确的功率测量，采样速度快至 5Mhz。

说到灵活性，上述每种通道卡都有 3 种不同的电流输入选项可供选择。D电流输入选件采用自动量程双分流器系统，可提供精确的电流测量，从 1 安培量程的 0.1 微安分辨率到高量程的 20 安培有效值。对于更高的电流测量，H 电流输入选件的分辨率从 10 微安到 30 安培有效值。X 输入电流选件可与各种外部分流器和电流传感器实现最佳兼容。Vitrek 可让您轻松配置最适合您应用的谐波功率分析仪。

产品特点

l最先进的功率测量平台，具有前所未有的各种功能

l精度最高，具有业界领先的本底噪声 - 低至 1ppm，而同类产品则为 300ppm 或更高

l400Hz 时谐波高达 500 次，符合空客航空谐波测量标准。条形图还具有指尖可选数字幅值和相位数据功能

l大尺寸、高分辨率彩色显示屏可显示您想要的所有数据，触摸屏用户界面简单易用，可让您立即开始测试

l模块化设计让您最多可选择 4 个功率测量通道卡，可任意组合 3 种不同的通道卡类型

lS 型通道卡以极其经济的价格提供 0.1% 的基本精度和 1MHz 级带宽

lA 型通道卡具有世界一流的 0.03% 基本精度和 1MHz 级带宽，价格非常合理

lL 型通道卡的功能与 A 型卡类似，但针对 100V 以下电平进行了优化，分辨率低至 10uV

lW 型通道卡提供 5 MHZ 级带宽和 0.1% 的基本精度

l所有类型的通道卡都有三种电流输入选项： D - 双分流器、H - 大电流和 X - 外部电流传感器输入

l内置数据记录器 - 最多可将 16 个可选数据结果记录到 USB 手指驱动器或内部数据存储器中。时间间隔从 10 毫秒到 100 小时不等，可选择时间/日期戳记

l功率数据屏幕 - 显示任何选定通道或通道组的 V、A、W、VA、VAR 和 PF 数据

l自定义功率数据屏幕 - 可让您选择想要显示的颜色、字体大小、位置和数据

l可选择时基和触发 - 范围视图，作为数字范围捕捉事件，如浪涌电流

l周期视图 - 代表在一个测量周期内多个周期采样的电压和电流周期波形的单个周期

l矢量屏幕 - 显示多达 10 个基本电压和电流矢量

l历史记录屏幕 - PA900 像 DVR 一样，自动保持测量数据的连续历史记录。可查看或下载记录中的任何数据。可通过历史记录屏幕或接口实现暂停、清除和重启功能。

l待机功率屏幕--测试符合 EN50564:2011，内置应用设置简单，使用方便。一个屏幕即可保存所有必要数据。

l有效采样率 - 用于分析测量周期内的周期性信号，采样率为 384MSPS

l测量分辨率 - S 和 W 型通道卡为 22 位，A 型为 24 位

l最多可为三相测量或输入/输出效率测试配置 3 个不同的 Virtual Power Analyzers™ (VPA)，因此无需为进行同步或非同步群组功率测量而互连单独的装置

lVPA 效率分组 - 可用数据包括 输入、中间和输出效率组的总功率、任何一对组之间的功率损耗以及任何一对组之间的效率百分比

lVPA 多通道接线 - 每个 VPA 可配置为 2ø3w (2 通道)、3ø3w (2 通道)、3ø3w (3 通道)、3ø4w (3 通道)

l连接 - 以太网、高速串行和 USB（客户端）控制接口

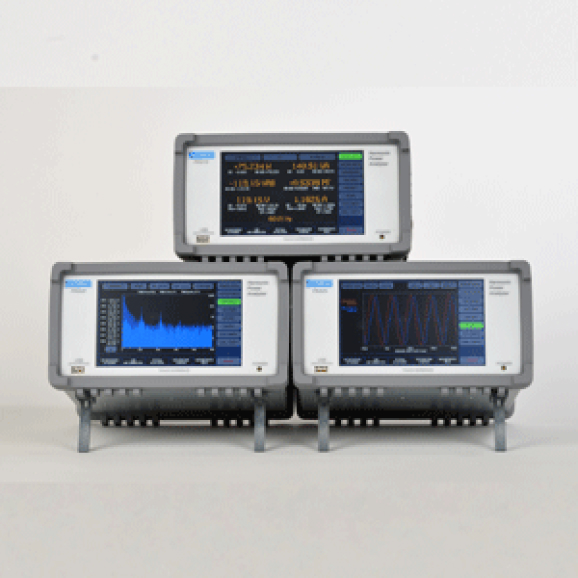

l可选的多单元（选件 MU）连接，用于将多个PA900 单元组合在一起，使您能够进行多达数千个通道的测量

l前面板 USB 驱动器接口 - 允许将数据记录到文件、“屏幕截图 ”捕捉、轻松导入和导出：显示和测量配置以及自定义数据屏幕定义

l提供MT型通道卡，用于电机扭矩和速度输入

lCE 标志认证，符合 EN61010 标准

l美国制造
